Sa našim CAD-softver modulima nudimo Vam radnu
platformu, s kojom možete brzo i precizno riješiti Vaše nacrte i konstruktivne
zadatke. SchüCad radi na bazi vodećeg konstrukcijskog softvera AutoCAD(R).
Navedeno Vam omogućava jednostavnu razmjenu podataka sa Vašim partnerima i
efikasniju obradu Vaših nacrta u radionici. Šire mogućnosti primjene nudi modul
ATHENA/SE sa svojim mnogobrojnim funkcijama izdavanja naređenja, koja su
specijalno prilagođene metalnoj struci.
CAD moduli na jedan pogled

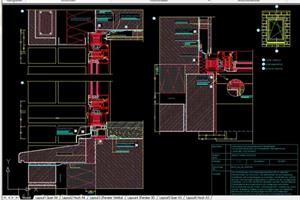

SchüCad
Modul SchüCad nudi bi-direkcionalno preklapanje sa SchüCal advanced. Mnogobrojne za metalogradnju specifične funkcije omogućuju brzu i sigurno izradu nacrta, također i u 3D-području.
S-Cad
S-Cad pokriva sve funkcije potrebne za izradu 2D-nacrta. Sučelje s SchüCal basic dopunjava metalo-specifične funkcije.
ATHENA/SE
Sa specijalnim za metal razvijenim funkcijama ATHENA/SE nudi mnoge konstrukcijske mogućnosti. Inteligentni objekti omogućuju brzo konstruisanje, pohranjujući npr. informacije o metalu. Opširna biblioteka normiranih dijelova jednako je sadržana kao npr. statičko pred-dimenzioniranje.
SchüCad Inventor i SchüCad Revit
Povezivanjem na Autodesk-Produkten Invetor(R) i Revit(R) imate neograničene mogućnosti za 3D-planiranje. Sučeljavanjem sa ShülCal advancec i SchüCal enterprise BIM-modeli mogu biti isto tako obrađivani iz Autodesk Revid(R) kao kompleksni 3D-modeli uključujući obradu iz Autodesk Inventor(R)
CAD funkcija u detalju
CAD konstrukcijske naredbe specifične za metalogradnju
Za izradu detaljnih priključaka Schüco CAD-aplikacija stavlja veliki broj dodatnih konstrukcijskih naredbi na raspolaganje, npr. izrada i editiranje: folija, izolacija, brtvila, staklenih i panelnih blokova.
Nazivna vrijednost kao jačina materijala, dužina segmenta, radijus, položaj uzorka i broj artikala mogu biti unaprijed namješteni ili po potrebi odmah prilagođeni.
CAD-sučeljavanje s SchüCal
Preko sučeljavanja mogu se eksportirati različiti nacrti:
Generisanje sučelja: sučelje SchüCal elemenata uključujući pregled elemenata može se pritiskom dugmeta eksportovati u SchüCad ili S-Cad.
Plan stakla: specijalno za model ploče plan za staklo i panele nudi sigurnu narudžbu kod dostavljača stakla i panela.
Prikazivanje iskorištenosti: Vašu montažu podržava prikazivanje iskorištenosti i popisa proizvodnje.
CAD-biblioteka
Biblioteka sadrži između ostalog one Schüco i Jansen sistemske artikle, koji se putem unosa broja artikla mogu jednostavno i brzo ubaciti u nacrt. Nadalje u istom dijalogu mogu se izabrati sučelja Schüco i Jansen detalja regulisanja. Biblioteka normiranih dijelova zaokružuje sadržaj CAD-biblioteke.
Nacrt za pripremu izrade profila
Sve mehaničke obrade na jednom profilnom štapu mogu se eksportirati u SchüCar. Izdanje nacrta za pripremu izrade profila pokazuje sve strane profila, na kojima se vrši obrada uključujući mjere. Dodatna tablica sadržava opis prerade, koordinate uključujući dubinu obrade, kao i podatke o broju artikla i naziv istog. Pomoću izdanja nacrta za pripremu izrade profila obrada se može lakše planirati te pripremiti potrebni alat.
Slobodne konstrukcije
Crtanjem slobodnih kontura predložaka mogu se izraditi i zahtjevnije konstrukcije. U SchüCad definišu se ose profila linijskim grafikama i dodjeljuju određenoj upotrebnoj svrsi. Grafičke informacije učitavaju se u SchüCal, potkrjepljuju se profilima i izrađuju kao 3D elementi sa svim detaljnim prikazima. Daljnja izrada elementa, kao raspored polja i potkrjepljivanje upotrebnim elementima, provodi se u SchüCalu sa dokazanim alatima. Sa druge strane navedeno prikazivanje volumena može se ponovo eksportovati u SchüCad. Tako je daljnja obrada, kao realistično prikazivanje, u CAD-u moguća bez problema.
