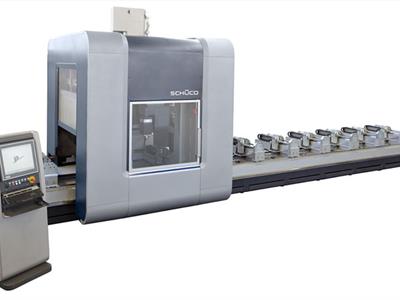

Schüco MFM DC 500

  • 6-strana obrada uključujući odsjecanje sa 6m-kog  štapa
  • Dužina obrade uključujući čeonu stranu = 7.5 metara
  • Obrada aluminijuma i čelika
  • Apsolutni mjerni sistem sa posebno motorizovanim stezanim glavama
  • Uređaj za izduvavanje na svakoj steznoj glavi
  • Prijem profila 400 x 400mm

CNC obrada profila – premium-klase

● Apsolutni mjerni sistem za rastojanja po svim osama otpada referenciranje nakon uključenja mašine.

● Posebno pogonjene stezne glave se kreću istovremeno i tako redukuju značajno vrijeme pripreme.

● Povećanje stezne oblasti za visoke profile pomoću prilagodljivih produžetaka steznih čeljusti.

● Olakšano postavljanje profila. Postavljanje nezavisno od veličine profila uvijek sa prednje strane.

● Oprema za izduvavanje na svakoj steznoj glavi smanjuje oštećenje površine uslijed strugotine.

● Visoka tačnost zbog stezanja osa glave za obradu u toku obrade.

● Skakavice od dole do 290 mm!

● Merenje visine profila i automatsko izjednačavanje tolerancije.

● Već iskrojeni profil se mogu doraditi pomoću mjernih lopatica(!)

● Alati se mogu brzo i jednostavno ručno odmjeriti, automatska glava za opipavanje.

● Integrisan vertikalni uređaj za zatezanje u steznoj glavi.

● Obrade se mogu raditi u steznoj oblasti bez promjene stezanja.

● Obrada prij svega blizu stezne glave.

● Moguće je jednostavno dodatno opremanje do 12 steznih glava (standard 8)

Karakteristike i oprema



● 5-strana obrada aluminijumskih i čeličnih profila

● 6-strana obrada kod aluminjumskih profila moguća preko ugaone glave

● Obrada čeličnih profila  (S235 do ca. 5 mm debljine)

● 16 kW snaga vretena

● Pun moment obrtanja već od 1 − 9000 1/min

● Daljinsko održavanje software (potreban priključak za internet)

● Precizan apsolutni mjerni sistem rastojanja

● Pozicioniranje X-ose preko koso nazubljene pogonske zupčaste letve sa servo-motorom

● Pozicioniranje Y- i Z-ose preko kotrljajnog navojnog vretena sa servo-motorom

● Kontinualno zakretanje A- i C-ose preko servo-ose

● Mjerni graničnik za premjeravanje dužine profila

● Mjerni uređaj za premjeravanje visine profila

● 8 posebno pogonjene, pozicionirajuće stezne glave

● Automatsko centralno podmazivanje SPS upravljano

● Klima uređaj za hlađenje električnih komponenti na razvodnoj tabli

● Komandna tabla sa 19" touch TFT-kolor-display-om

● Postolje mašine sa krutom zavarenom konstrukcijom

● Kaljeno i brušeno vođenje preko vodica šina

● Pregrada za sakupljanje strugotine ispod oblasti za obradu

● Lakiranje: RAL 9006 (beli aluminijum), RAL 7016 (antracit sivo)



Bezbjednosni uređaji

● Zaštitna kabina za ograničavanje radnog prostora sa kontrolnim prozorom

● Kontrolni prozor za kontrolu radnih koraka

● Obezbjeđenja radne oblasti (zaštitna ograda i senzori)

Osobine sistema

ProizvodMašine / alati
VrstaMašina za piljenje
Mašina za rezanje
CNC-mašina
Brojčana oznakaDužina u mm: 15000,0
Dubina u mm: 5500,0
