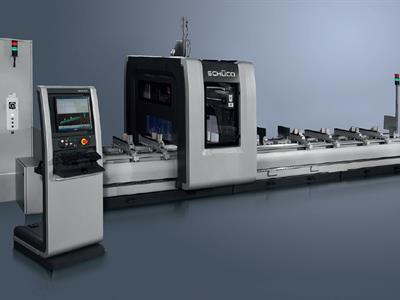

Schüco MFM AF 450

  • Smanjenje troškova, povećanje kvaliteta i efikasnosti u proizvodnji
  • Obrada štapova većih od 6m sa 3 strane plus čeona strana
  • Posebno pogodna za fasade, vrata, kliznih postrojenja i prozore
  • Velika fleksibilnost zbog 12 alata i motora od 7,5kW
  • Posebno pogonjene stezne glave za kretanje u toku obrade
  • Mjerni uređaj za dužinu profila za precizno mjerenje dužine profila

CNC obrada profila – majstorska klasa sa upravljanjem

Smanjenje troškova / povećanje kvaliteta

●Korištenjem apsolutnih mjernih sistema za rastojanja po svim osama otpada referenciranje nakon uključenja mašine.

● Upravljački - software Schüco CAM koristi  1:1 podatke SchüCal Software i reducira utrošeno vrijeme od prve skice do zatezanja radnog predmeta na minimum.

● Posebno pogonjene stezne glave omogućavaju istovremeno kretanje i reduciraju na taj način vrijeme pripreme na minimum.

● Oslona tačka profila je smještena naprijed i omogućava lakše postavljanje profila. Pozicija postavljanja je nezavisna od veličine profila koja ostaje ispred.

● Dužine profila već isječenih profila mogu se pomoću uređaja za mjerenje dužine profila (opcionalno) izmjeriti na mašini.

● Magacin alata kao pokretni pick-up-uređaj obezbjeđuje brzu, programski upravljano zamjenu ukupno 12 alata.

Karakteristike i oprema

● 3-strana obrada aluminijumskih i čeličnih profila

● Obrada metala (S235 do ca. 5 mm  debljine, bez prethodne-čeone obrade)

● 7,5 kW vreteno / max. 24.000 1/min / hlađeno pneumatskim vazduhom

● Razvodna šema

● Čvrsto postolje mašine za visoka naprezanja

● Glavne ose klize na preciznim linearnim  vodicama

● Profil se čvrsto zateže pomoću pneumatskih zatezača

● Apsolutni mjerni sistem rastojanja glavne od ose

● 4 preklopna fiksna graničnika za precizno određivanje 0-tačke

● Automatski zamjenjivač alata sa 12 mjesta



3 Načina rada

● Pojedinačni štapovi prekomjerne dužine: obrada profilnih štapova preko cijele dužine obrade od 7.200 mm i preko toga.

● Multi-štap sa različitim konturama: više profilnih štapova (do 4 štapa) sa različitim konturama i dužinama

● Oscilatorni rad sa ASP-sistemom 2 zone sa jednim profilnim štapom

● Automatsko pozicioniranje steznih glava (ASP)

● Olakšano postavljanje i vađenje zbog premještanja graničnog ruba  naprijed

● Mašina za profile sa brzo – izmjenljivim sistemom

● Hlađenje alata se vrši preko tkanog uređaja za minimalno prskanje

● Ose se automatski podmazuju preko centralizovanog sistema

● Pregrada za strugotinu

● Lakiranje: RAL 9006 (beli aluminijum), RAL 7016 (antracit sivo)

Osobine sistema

ProizvodMašine / alati
VrstaMašina za rezanje
CNC-mašina
Brojčana oznakaDužina u mm: 9660,0
Dubina u mm: 3190,0
